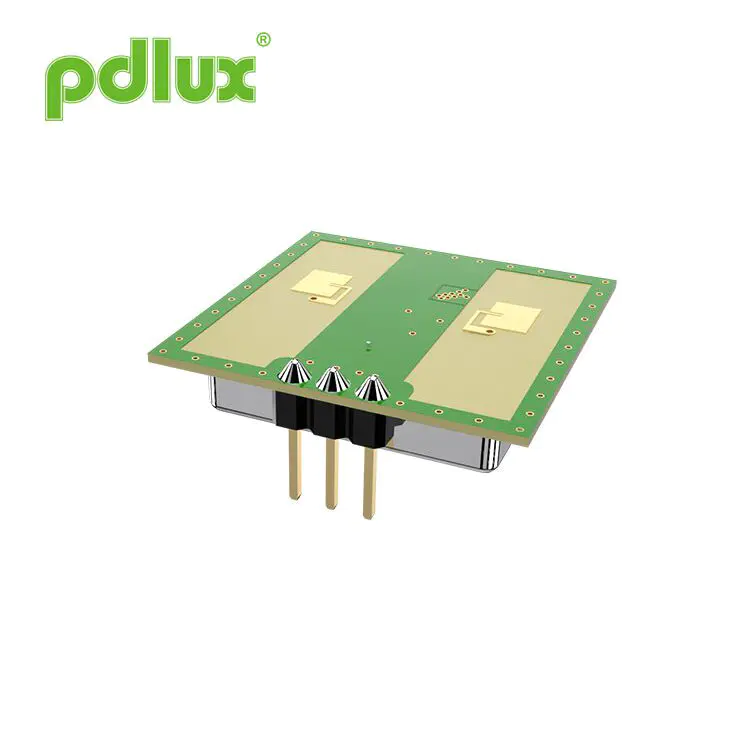

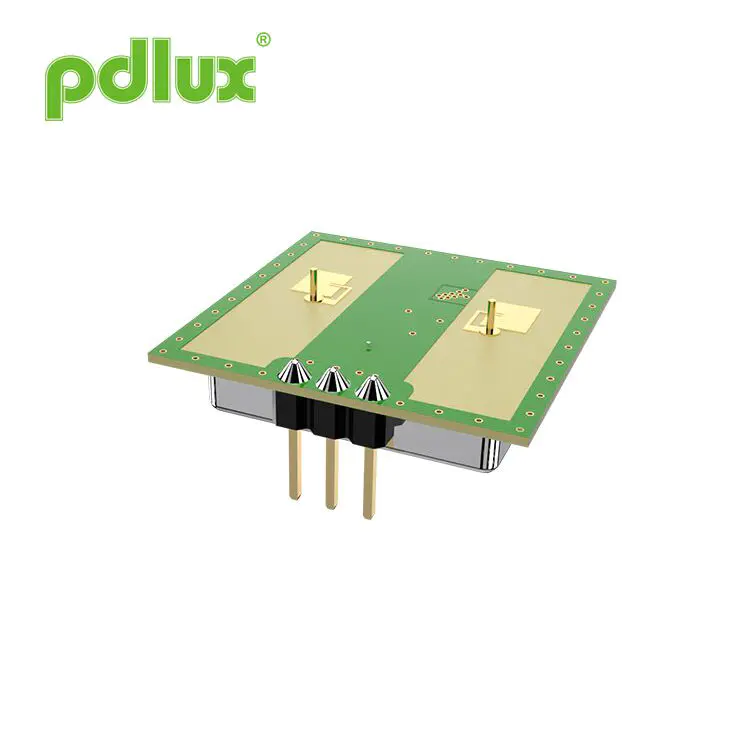

PDLUX PD-V12360A/B K-BAND Braiteoir Tairisceana Ard-Íogaireachta le haghaidh Switch & Slándáil Chliste

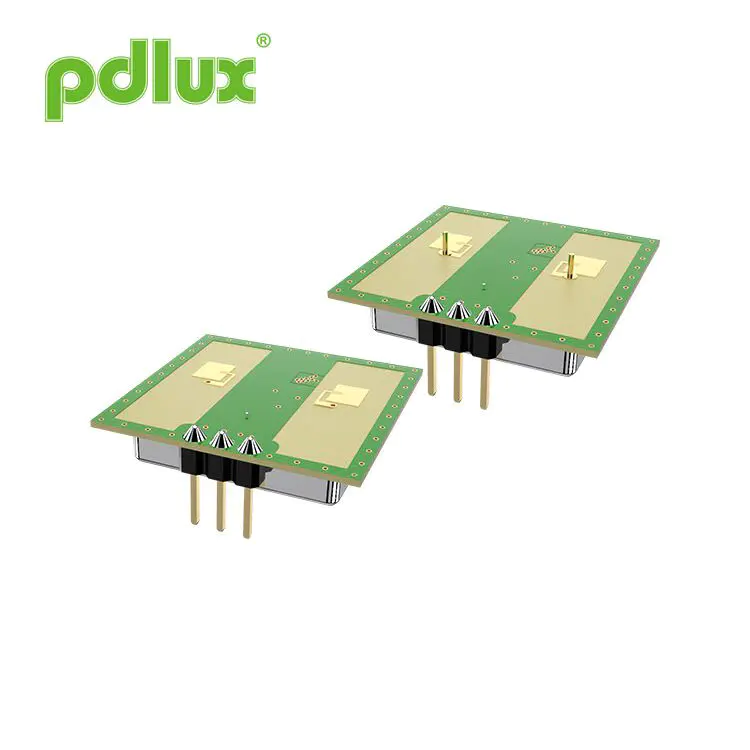

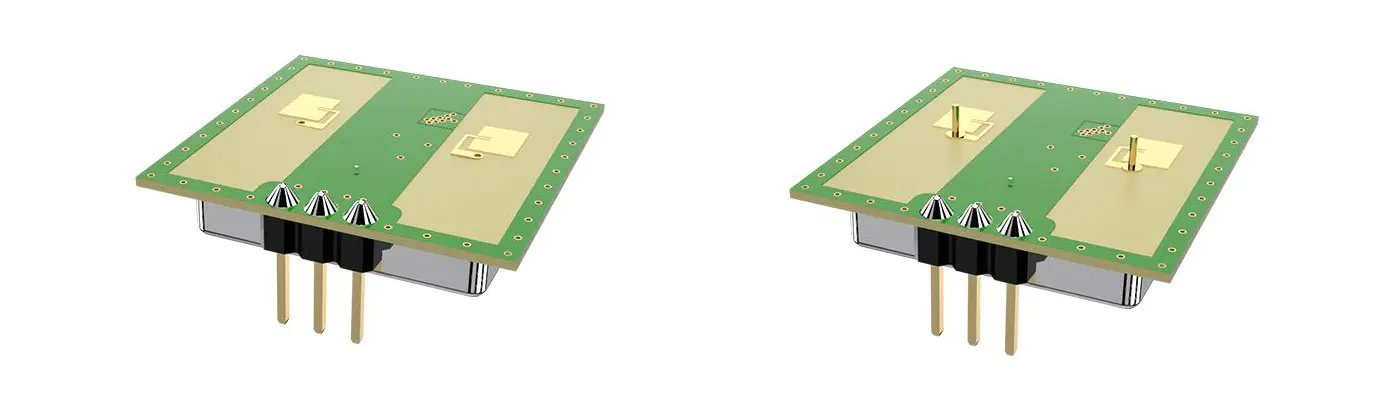

PDLUX PD-V12360A/B K-BAND Is braiteoir ard-íogaireachta paitinnithe é an braiteoir gluaisne ard-íogaireachta do Switch & Security a d'fhorbair an fhoireann theicniúil de PDLUX le haghaidh braite K-Band 360 céim. Áirítear leis seo V12360A agus V12360B. Tá an difríocht feidhmíochta idir A agus B sa ghathanna braite éagsúla.
Mionsamhail:PD-V12360A/B
Seol Fiosrúchán
PD-V12360A/B 24.125GHz Braiteoir Tairisceana MICREATHONNACH
Iarrchán
.Lasc cliste
.Lascbhalla crochadh
.Braithfidh ionraitheoir
Is braiteoir ard-íogaireachta paitinnithe é an braiteoir sraith PD-V12360 Foireann theicniúil PDLUX le haghaidh braite K-Band 360 céim. Tá braiteoir gluaisne ard-íogaireachta PDLUX PD-V12360A/B K K-Band le haghaidh Switch & Slándáil Chliste V12360A agus V12360A agus V12360B. Tá an difríocht feidhmíochta idir A agus B sa bhrath difriúil radii. Nuair a shuiteáiltear é ag airde íseal, tá uillinn braite V12360A níos mó ná sin de V12360B. Is é an uillinn braite 360 céim de V12360A 120 céim (féach le do thoil go dtí an figiúr thíos), is féidir a úsáid chun táirgí a shuiteáil le hairde níos lú ná 5 méadar. Is é an uillinn braite 360 céim V12360B 80 céim, ar féidir iad a úsáid Chun táirgí a shuiteáil le hairde níos lú ná 10 méadar. (Féach na nithe seo a leanas le do thoil íomhá). Braitheann síneadh a íogaireacht braite ar an gcóimheas comhartha-go-torann An ciorcad aimplithe atá deartha ag an úsáideoir agus algartam cláir an MCU. Mar gheall ar an raon feidhme leathan agus solúbtha den chineál seo braiteoir aschuir. Tá sé fós a úsáidtear go forleathan.

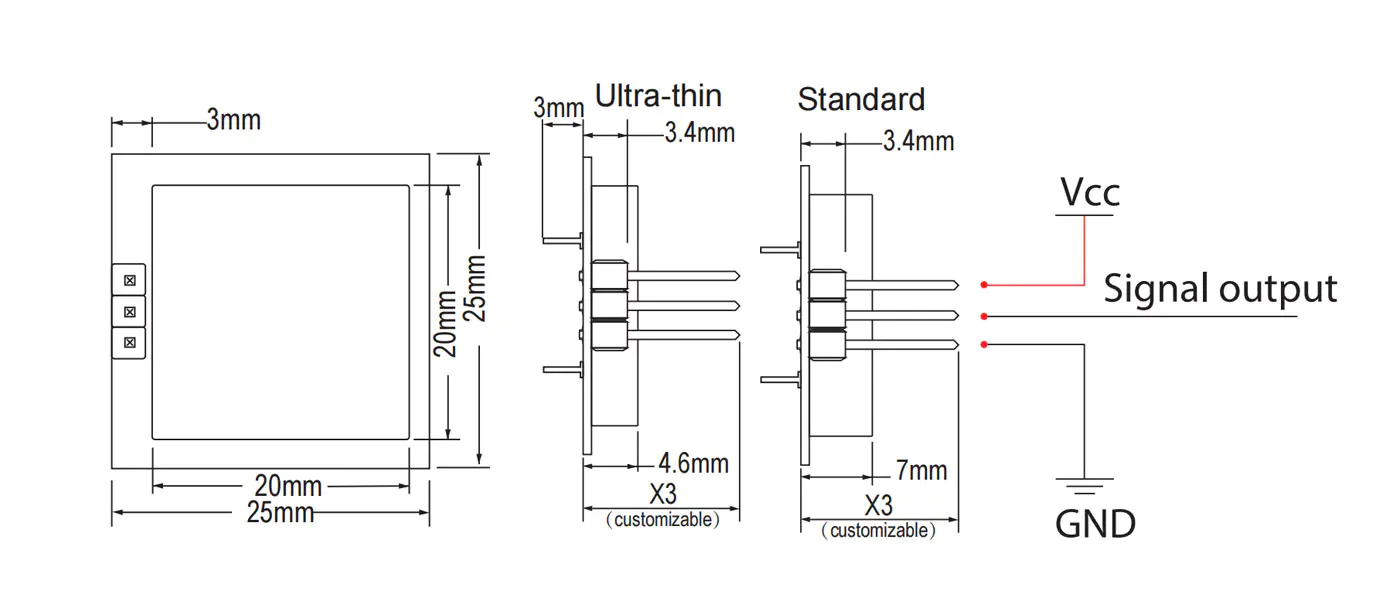

Méid táirgí

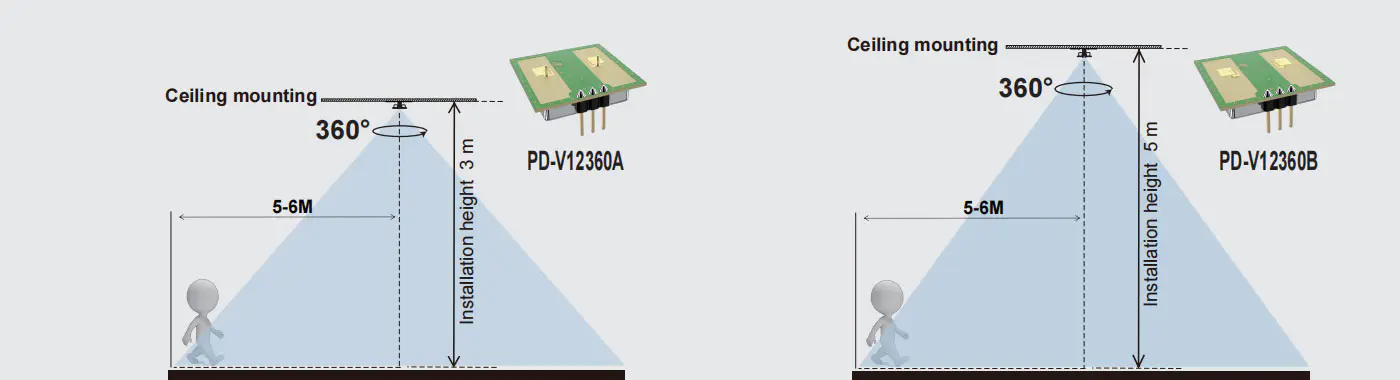

Raon
Paraiméadair theicniúla
| Paraiméadar | Nótaí | Mí Miannach | Cineál | Maithe | Aonaid |
| Voltas soláthair | VCC | 3.0 | 5.0 | 5.25 | V |
| Tomhaltas reatha | IC | 20 | 35 | 38 | Cála |
| Modh oibríochta | Is féidir leis an sruth oibre a rialú ag 3-15mA faoi thiomáint ag PWM, | ||||
| Leithead cuisle | Tpulse | 10 | μs | ||
| Teocht oibriúcháin | Den scoth | -30 ~+85 | ℃ | ||
| Teocht stórála | TSTG | -10 | +60 | ℃ | |
| Am cobhsaí |
|
< -5 faoi 5 faoi 5 faoi 5 faoi 5 faoi 5 faoi 5 | μsec | ||
| Torann |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Suíomh minicíochta | f | 24.000 | 24.125 | 24.250 | GH |
| Cumhacht radaithe (AuthP) | Pout | <2.0 | <2.5 | <3.0 | MW |
| Taise comhthimpeallach a stóráil | 45%~ 65% | Ian | |||
RABHADH: Baineann an raon braite iarbhír le gnóthachan aimplithe comhartha an chiorcaid, leagan amach foriomlán an PCBA agus tairseach an MCU.
Nóta1: Tá na hastaíochtaí radaithe deartha chun rialacha CCFG agus CE a chomhlíonadh.
Nóta2: Déantar an neart comhartha a fuarthas (RSS) a thomhas ag an 1 bhealach iomlán caillteanas cosáin 70dB.
Nóta3: Déantar na voltais torainn a thomhas ó 10Hz go 100Hz ag an gcalafort aschuir, taobh istigh de sheomra anechoic. Nóta4: Oibriú Pulse
Meabhrúchán speisialta
Mar gheall ar thiús iomlán an bhoird chiorcaid níl ann ach 0.52mm. Má chuirtear fórsa iomarcach cliathánach i bhfeidhm ar na bioráin, d'fhéadfadh an scragall copair a bhriseadh. Is cúis le mífheidhmiú braiteora.
