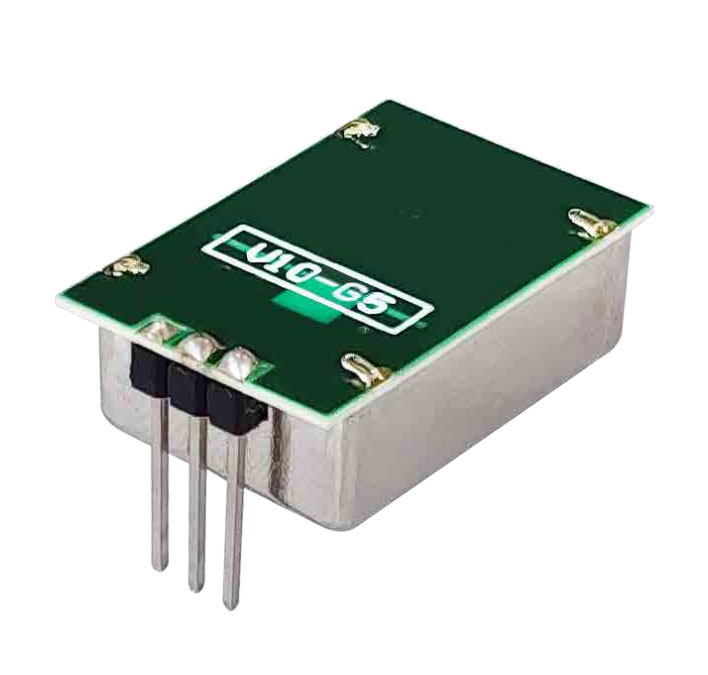

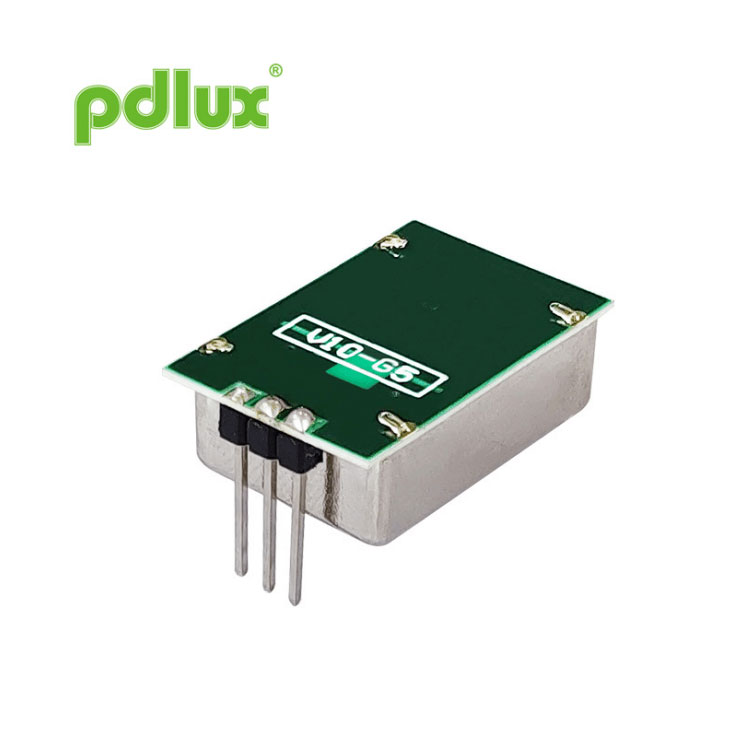

PD-V10-G5 Aonad Braite Tairiscint Trasghlacadóir Micreathonnta Miniature X-Band
Déanta go hinmheánach i monarcha Pdlux sa tSín, tá muid mar mhonaróir agus soláthraí Aonad Braite Tairiscint Trasghlacadóir Micreathonnta Miniature PD-V10-G5 Miniature X-Band, ag déanamh monatóireachta go cúramach ar gach céim den táirgeadh chun cáilíocht agus praghsáil shoiléir a chinntiú, ag soláthar réitigh éifeachtach ó thaobh costais dár gcustaiméirí.
Seol Fiosrúchán
Tá oscillator cobhsaithe athshondóra tréleictreach san aonad, atá lonnaithe i gcanna miotail, a sholáthraíonn cobhsaí oibríocht thar raon teochta leathan i gceachtar CW nó modh cuisle timthriall íseal dleachta agus comhtháite glacadóir homodyne le haghaidh íogaireacht agus iontaofacht feabhsaithe.
Tá an teaghlach modúl seo ar fáil le voltas soláthair +5v nó +3v.
Is éard atá i bprionsabal bunúsach na hoibríochta ná an t-athrú minicíochta idir comhartha tarchurtha agus comhartha faighte a bhrath
frithchaiteach siar ó réad atá ag gluaiseacht laistigh de réimse radhairc an aonaid.
Táirgeann an t-aonad comhartha aschuir leibhéal íseal ar féidir a mhéadú agus a phróiseáil chun aláram inchloiste nó amhairc a sholáthar
comhartha agus úsáideann sé teicnící déantúsaíochta gléasta dromchla ar chostas íseal a bhfuil sé cruthaithe go bhfuil siad garbh agus
iontaofa.
| Cuid UIMH. | Tír | Minicíocht | Tuairimí |
| PD-V10-501 | RA | 10.587 GHz (5V) | |
| PD-V10-502 | Stáit Aontaithe Mheiriceá | 10.525 GHz (5V) | FCC-ID |
| PD-V10-502 | An Bheilg, an Ísiltír, an Iodáil | 10.525 GHz (5V) | Comhlíonann an Treoir RED |
| PD- V10-301 | RA | 10.587 GHz (3V) | |
| PD- V10-302 | An Bheilg, an Ísiltír, an Iodáil | 10.525 GHz (3V) | Comhlíonann an Treoir RED |
| Minicíocht | Féach tábla thall |
| Aschur Cumhachta (Mion.) | 5 dBm EIRP |
| Voltas Oibriúcháin | +5 V ± 0.25 V +3 V ± 0.15 V |
| Sruth Oibriúcháin (CW) | 25mA (uas) 20mA (clóscríobh) |
| Astuithe Armónacha | <-30dBm |
| Meán Reatha (5% DC) | 1 cineál mA. |
| Leithead Pulse (Mion.) | 5 µsoic |
| Timthriall Dleachta (Níos lú) | 1% |
| Minicíocht Athrá Pulse | 2-4 KHz |
| Íogaireacht (do chóimheas 10 dB S/N) | -84 dBm |
| Torann (arna thomhas i mbandaleithead 3Hz go 80Hz) | < 30 µV |
| Gnóthachan | 5 dBi |

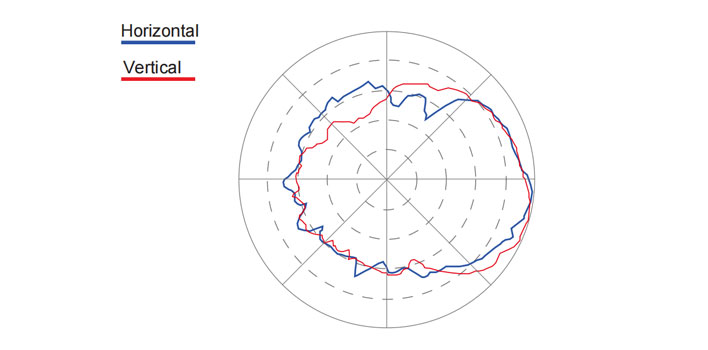

| -3 dB Beamwidth | |
| E Eitleán | 50° |
| H Eitleán | 60° |
| Meáchan | 4 g |

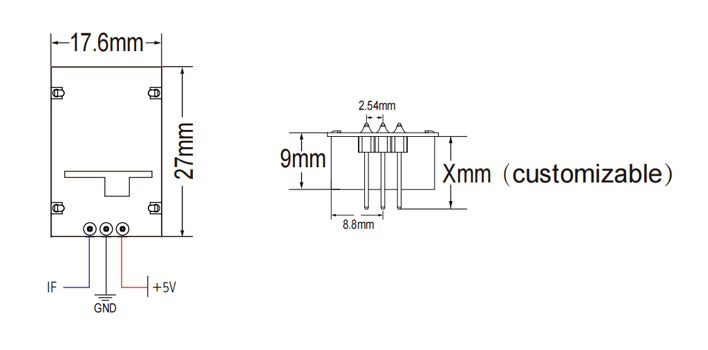

| Nascóirí ceanntásc bioráin | spásáil 2.54mm X3 |
| RoHS Comhlíontach | |
| Cumhacht/Teocht. Comhéifeacht (thar raon teochta oibriúcháin) | 3 dB |
| Minicíocht/Teocht. Comhéifeacht (thar raon teochta oibriúcháin) | 6.5 MHz |
| Teocht Oibriúcháin | -20 ° C go + 70 ° C |
Braitheann neart aschuir an bhraiteora (raon braite) ar an gCóimheas Comhartha le Torainn. Níos airde nó níos ísle ná an teocht oibriúcháin ainmniúil, is féidir leis an braiteoir oibriú freisin, ach laghdófar an fheidhmíocht. Chun damáiste do na feistí a sheachaint, ba chóir cúram a ghlacadh le linn láimhseála. Doirteadh Leictreastatach Cuí (ESD) ba cheart réamhchúraimí a chomhlíonadh ag gach céim stórála, láimhseála, cóimeála agus tástála.
