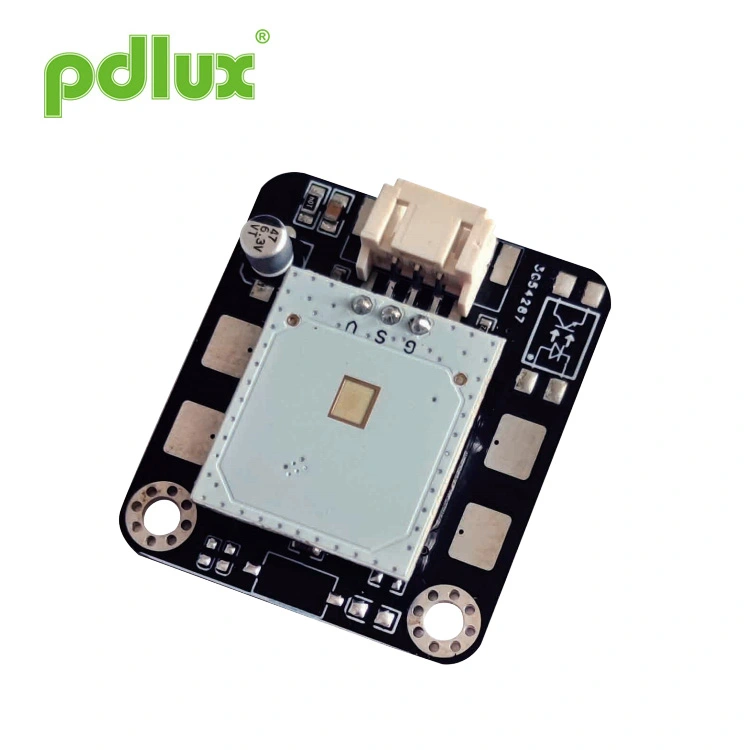

Braiteoir Radar Cur isteach Slándála Baile 24GHz
Déanann Pdlux speisialtóireacht i Braiteoir Radar Ionsaithe Slándála Baile 24GHz ar feadh níos mó ná 30 bliain. Is modúl dlúth é an braiteoir seo a chomhtháthaíonn braiteoir tonn-milliméadar le MCU le haghaidh rialú neamhtheagmhála bunaithe ar gothaí. Aithníonn sé tonnta láimhe laistigh de 10-30cm ó uillinneacha iolracha agus tacaíonn sé le horduithe éagsúla trí chomhaireamh luascáin. Cuireann sé bealach gan tadhall ar fáil chun doirse, soilse agus leictreonaic eile a oibriú, rud a fhágann go bhfuil sé oiriúnach do shlándáil tí agus uathoibriú.
Mionsamhail:PD-V18-M1
Seol Fiosrúchán

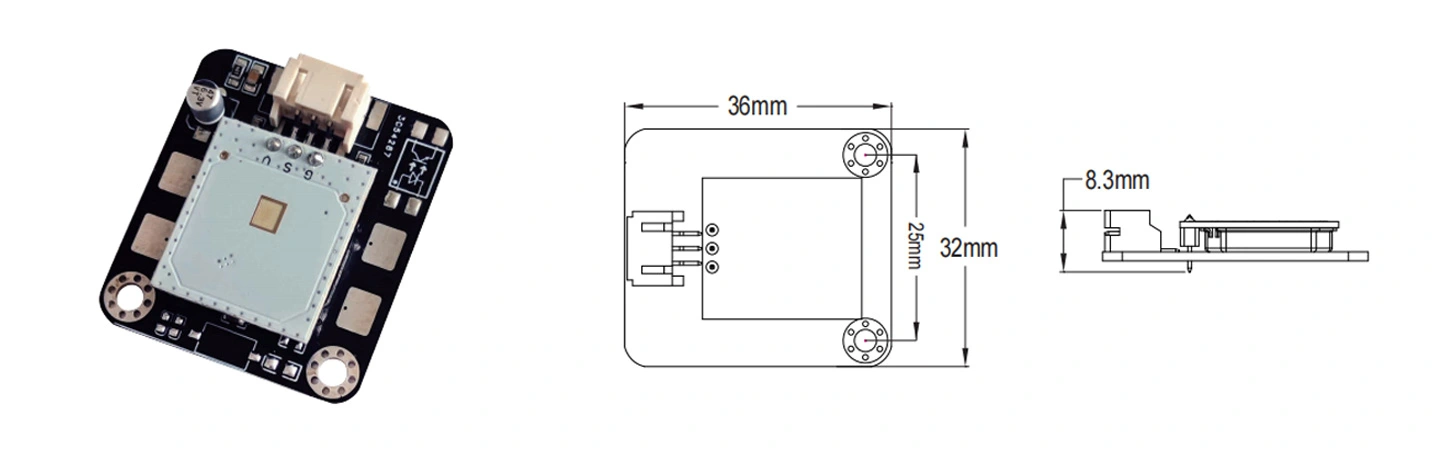

Is modúl iarratais é an PD-V18-M1 atá comhdhéanta de braiteoir tonn super-milliméadar agus ciorcad aimpliúcháin + MCU
atá deartha le haghaidh rialú neamhtheagmhála. Is féidir modúl rialaitheora a thabhairt air freisin le haghaidh braite tonnta gar-raoin. A chur i bhfeidhm
Tá cásanna an-fhairsing, is féidir leat an obair leictreach a rialú nó a mhúchadh le tonn de do lámh ag uillinneacha éagsúla
10-30cm, agus is féidir leat fiú léirithe éagsúla a ghiniúint le líon na luascáin. Mar shampla: luascadh amháin le hoscailt
an doras leictreach; dhá luascán chun an córas soilsithe a oscailt.
Go háirithe tar éis bhaisteadh an eipidéime, tá frithsheasmhacht chroí ag daoine ar an lasc teagmhála poiblí. Is chuige seo
chúis go bhfuil córas braiteoir tonn forbartha againn, is féidir a chur i bhfeidhm freisin ar leictreacha agus leictreonach den chineál céanna
táirgí, ionas gur féidir leat níos mó spáis a bheith agat le haghaidh samhlaíochta.
Is modúl feidhmchláir é seo atá deartha go sonrach le haghaidh rialú neamhtheagmhála. Ag tús an dearadh, táimid go hiomlán
mheas cur i bhfeidhm táirgí i dtáirgí éagsúla, agus mar sin dhearamar go speisialta an braiteoir soghluaiste tonn milliméadar
(24.125GHz) toirt isteach i méid ultra-bheag, agus pleanáladh an ciorcad aimplithe comhartha agus an MCU ar PCB,
a bhí dlúth agus cobhsaí. Is féidir le modúil a fhéadfar a chur i bhfeidhm sa raon 10-30cm fearais leictreacha a rialú
le tonn na láimhe. Is féidir le húsáideoirí é a chur i bhfeidhm ar tháirgí éagsúla de réir mar is gá. Is féidir an t-achar braite a shaincheapadh
de réir riachtanais an chustaiméara.
| Paraiméadar | Nótaí | Min | Clóscríobh | uas | Aonaid |
| Voltas Soláthair | Vcc | 3.0 | 5.0 | 5.2 | V |
| Tomhaltas Reatha | Icc | 10 | 18 | 20 | mA |
| Cumas Aschuir | Barr | -30~+85 | -30~+85 | -30~+85 | ℃ |
| Teocht stórála | Tstg | -10 | -10 | +60 | ℃ |
| Socrú Minicíochta | f | 24.000 | 24.125 | 24.250 | GHz |
| Cumhacht Radaithe (EIRP) | Pout | <2.0 | <2.5 | <3.0 | mW |
| Taise chomhthimpeallach a stóráil | 45%~65% | 45%~65% | 45%~65% | 45%~65% | RH |

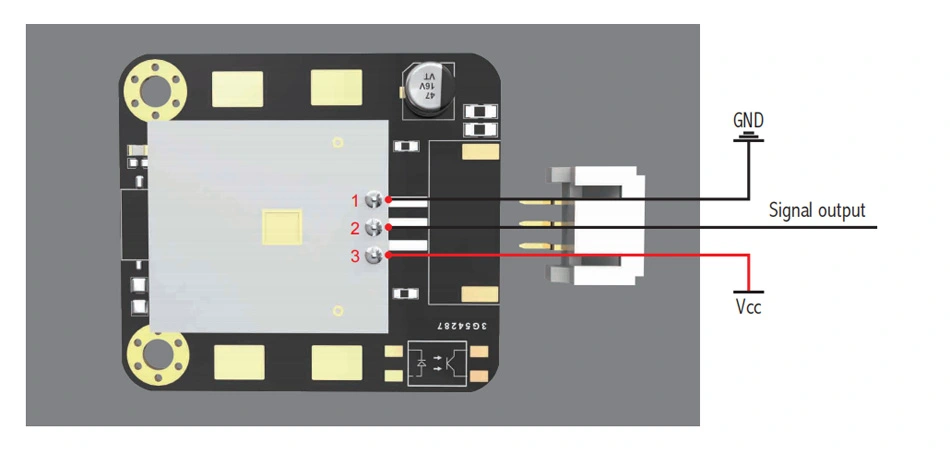

Is ceanntásc bioráin é comhéadan an mhodúil iarratais le
páirc 2.0mmx3pin.
Nóta: Is é 5V voltas seasta an mhodúil seo, má chuirtear i bhfeidhm é ar 3V,
d'fhéadfadh difríochtaí feidhmíochta a bheith ann.
1. D'fhonn damáiste a sheachaint don trealamh, ba cheart cúram a ghlacadh. Ba cheart bearta cosanta ESD a ghlacadh ar chor ar bith
céimeanna stórála, láimhseála, cóimeála agus tástála. Ná déan teagmháil leis an antenna radair agus bioráin an mhodúil seo, agus ná déan
teagmháil na bioráin le ilmhéadar a thomhas.
2. Le haghaidh PD-V18-M1 suiteáilte lasmuigh, is féidir leis an brathadóir an comhartha báistí a bhrath nuair a bhíonn sé ag cur báistí. Is é sin, is féidir leis an brathadóir radair a shuiteáiltear lasmuigh ar lá na coise tinne braite báistí a bhrath.
Mar gheall ar an braiteoir tonn milliméadar a úsáidtear, ní féidir an t-ábhar miotail a úsáid os comhair an braiteora, agus ní mór plaisteach innealtóireachta a úsáid mar ábhar na tithíochta. Toisc gur transceiver comhartha cumhachta beag é, tá difríocht áirithe ag tiús an chásála freisin maidir le maolú comhartha. Roimh ordú, ní mór don úsáideoir an timpeallacht úsáide agus na ceanglais a mhíniú go hiomlán, agus más gá, is féidir na táirgí a theastaíonn a shuiteáil a sholáthar dúinn, agus is féidir linn iad a oiriúnú.
Athróidh éifeacht an táirge seo beagán nuair a úsáidtear é ar tháirgí éagsúla. Is féidir le húsáideoirí iarraidh ar leagan a ordú le bearradh íogaireachta, agus is féidir ceanglais speisialta a mhíniú roimh ré le PDLUX. Is féidir braiteoirí éagsúla agus halgartaim bogearraí a roghnú de réir riachtanais éagsúla an úsáideora.
Is féidir leis an modúl seo oibriú ar sholáthar cumhachta DC 3V-5V saor ó chur isteach.
Cad is féidir a tharlóidh:In éagmais rud atá ag gluaiseacht ag gluaiseacht laistigh den raon braite, is gnách go mbíonn an mí-oibriú a tástáladh mar fhoinse láidir trasnaíochta. Mar shampla, cur isteach tríd an téad cumhachta i sraith; Mar shampla, cur isteach ó fhóin phóca; Mar shampla, an cur isteach láidir de bharr an stua nuair a tháthú an meaisín táthú. Déan seiceáil faoi dhó ar na foinsí trasnaíochta thuas féachaint an bhfuil.
Táthar ag súil go léifear na meabhrúcháin thuas go cúramach agus go dtuigfear iad.
