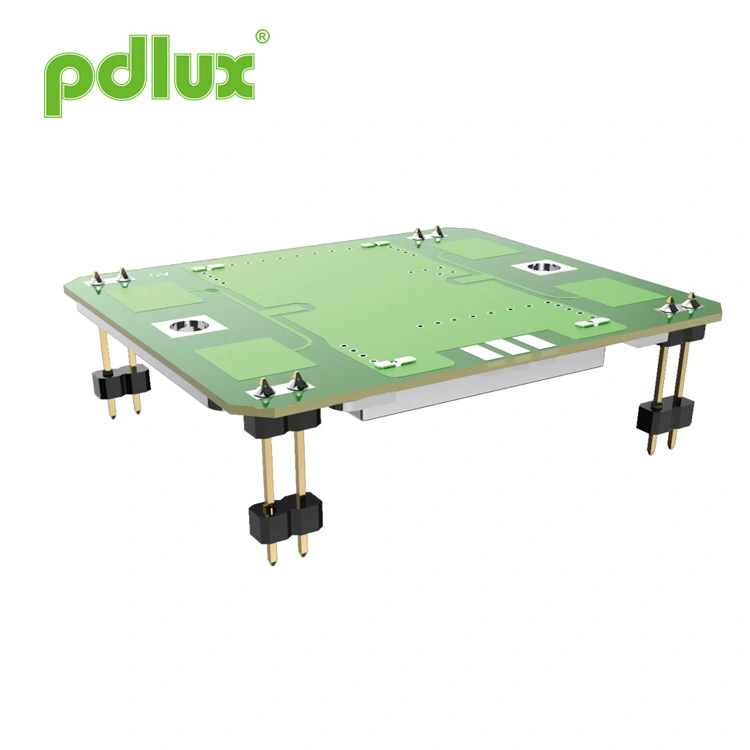

Modúl Braiteoir Radar Micreathonnta Slándála 10.587GHz
Is soláthraí tiomnaithe é Pdlux de Mhodúl Braiteoir Radar Micreathonnta Slándála 10.587GHz a oibríonn sa X-bhanna (10.525-10.687GHz, minicíocht inoiriúnaithe in aghaidh an réigiúin). Ina bhfuil antenna paiste, DRO, draein sruth íseal, agus méid dlúth, soláthraíonn sé braite uillinn leathan (H-eitleán) agus uillinn chaol (E-eitleán) le haghaidh gléasta solúbtha. Is féidir tomhaltas cumhachta a laghdú tuilleadh trí mhodh PWM. Comhlíontach RoHS, tá sé oiriúnach do chórais slándála, doirse uathoibríocha, soilsiú tairiscint, IoT, agus braiteoirí luais.
Mionsamhail:PD-V9H
Seol Fiosrúchán
PD- V9H
- Socrú Minicíochta: 10.587GHz ±10M
- Antenna Patch san áireamh
- DRO: Oscilato Athshondálaí Tréleictreach
- Drain Reatha Íseal DC

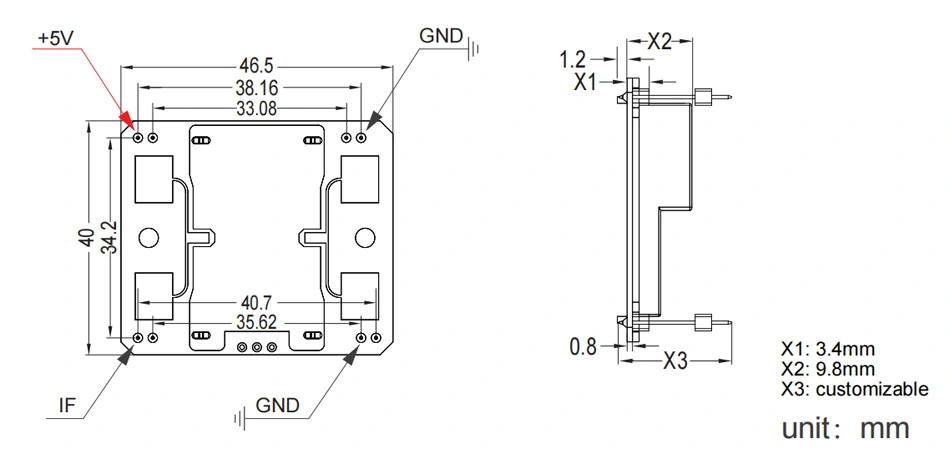

- Méid Beag
- Comhlíonadh RoHS
| Mír | Sonraíochtaí | |
| Socrú Minicíochta | 10.587GHz ±10M | |
| Coinníoll | Ta = +25 C, Vin = +5 VDC | |
| Voltas Oibriúcháin | +5.0 ± 0.5 VDC | |
| Reatha Oibriúcháin | <32 mA cineál. | |
| Cumhacht Aschuir | 20 mW (13 dBm) E.I.R.P. clóscríobh. | |
| Cobhsaíocht Minicíocht | ±5 MHz ar a mhéad. (Ta: -30 go +55 C) | |
| Íogaireacht Caillteanais um Fhilleadh | -90 dBc cineál. | |
| An Dara hAstaíocht Armónach | -40 dBm raon | |

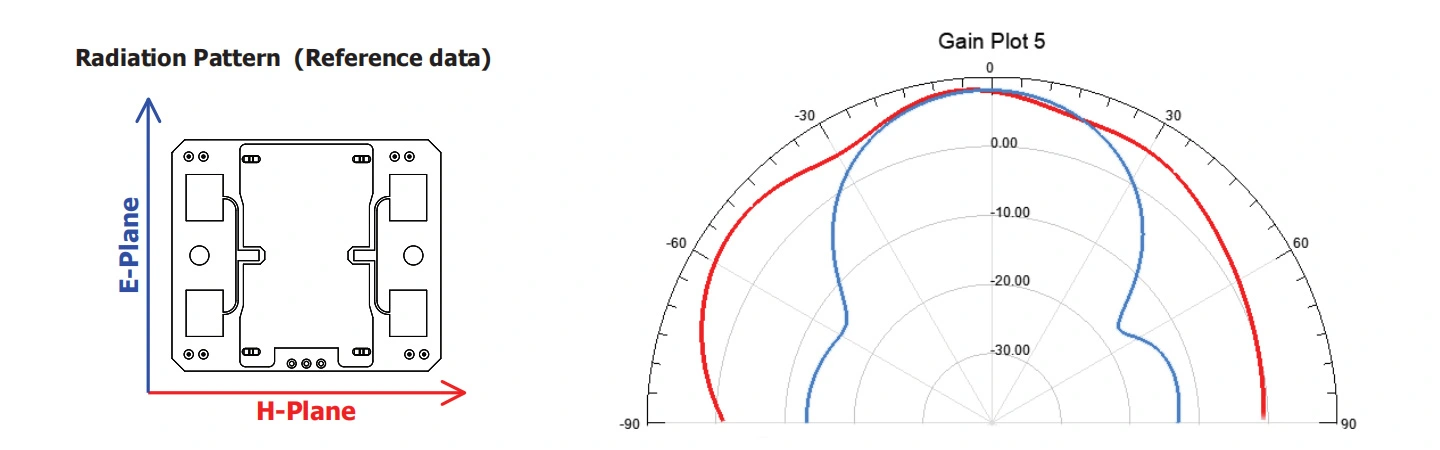

| Leithead an Líse Antenna (-3 dB) | E-eitleán | Ainm 36 céim. (Uillinn iomlán ortical 72 céim) |
| H-eitleán | 72 céim nom. (Uillinn iomlán ortical 144 céim) | |
| Comhéadan RF | Patch Antenna | |
| Raon Teochta | -30 go +55 C (Scóip úsáide caighdeánach), -40 go +80 C (uasraon úsáide) | |
| Rialachán maidir le comhlíonadh | -30 ETS 300 440 | |
Feidhmíonn braiteoir gile sraith PD-V9 sa X-bhanna. Tá an minicíocht oibriúcháin sa raon minicíochta 10.525GHz go
10.687GHz. Ní mór d'úsáideoirí ceannacháin a dhéanamh bunaithe ar shaincheapadh de réir rialacháin minicíochta na tíre ina bhfuil sé
suite. Mar shampla, 10.525GHz, 10.587GHz, 10.687GHz. Úsáidtear braiteoirí sraith PD-V9 go forleathan i slándáil agus faireachas
táirgí feidhmchlár, braiteoirí dorais uathoibríocha, soilse braite soghluaiste, braiteoirí IoT, braiteoirí luais, agus braiteoirí soghluaiste éagsúla
táirgí.
Tá braite uillinn mhór H-Plane agus braite uillinn bheag Eplan ag an braiteoir. Is féidir le húsáideoirí an braiteoir a shocrú ag uillinneacha éagsúla mar
ag teastáil le linn úsáide. mar más mian le húsáideoirí sruth oibre an braiteora a bheith chomh beag agus is féidir, is féidir leat an modh soláthair cumhachta a shocrú
den braiteoir go modh PWM (timthriall dualgais), a fhéadfaidh an sruth oibre a laghdú go héifeachtach.
Nuair a bhíonn na saincheisteanna seo a leanas ag úsáideoirí agus iad ag úsáid nó ag athsholáthar an braiteoir bunaidh.
1. An chéad úsáid:
Nuair a bhíonn braiteoir sraith PD-V9 á úsáid agat den chéad uair agus má bhíonn íogaireacht ard nó íogaireacht neamhleor á úsáid agat, ba cheart duit
seiceáil ar dtús stádas socraithe gnóthachain an chuaird aimpliúcháin. Agus cibé an modh ríofa a úsáideann MCU chun comharthaí a phróiseáil
is cuí. Go ginearálta, tá sé éasca teacht ar réiteach.
2. Saincheisteanna a d'fhéadfadh teacht chun cinn nuair a athsholáthrófar braiteoirí a úsáideadh roimhe seo go díreach:
Nuair a dhéantar braiteoirí a úsáideadh roimhe seo a athsholáthar go díreach, d'fhéadfadh go mbeadh saincheisteanna ard-íogaireachta agus íogaireachta íseal ann freisin, rud is féidir
réiteach go héasca. Is leor an ciorcad aimpliúcháin a mhéadú nó gnóthachan an chuaird aimpliúcháin a laghdú. Ní gá
smaoineamh ar algartam próiseála comhartha MCU.
Cabhair a d’fhéadfadh a bheith ag teastáil ó thosaitheoirí agus iad ag úsáid:
Má bhíonn deacrachtaí agat agus tú ag baint úsáide as na braiteoirí sraith PD-V9 agus go dteastaíonn cúnamh uait. Is féidir leat teagmháil a dhéanamh linn trí ríomhphost. Go ginearálta, is féidir freagraí a fháil.
Réamhrá Táirge:
Féadfaidh PDLUX tabhairt isteach an táirge a mhodhnú agus a fheabhsú tráth ar bith nuair is gá. Ní gá go gcuirfear gach duine ar an eolas go tráthúil.
